Tổng quan sản phẩm
Van điều khiển điện HVB là một thiết bị điều khiển lưu chất có thể được điều chỉnh từ xa và hỗ trợ điều khiển thông minh tại chỗ. Nó không chỉ có thể thực hiện việc đóng mở van mà còn có thể điều chỉnh chính xác độ mở, đồng thời hỗ trợ logic điều khiển tự động tùy chỉnh. Được ứng dụng rộng rãi trong các lĩnh vực xử lý nước và cấp nước, dầu khí, hóa chất và năng lượng, sản xuất công nghiệp, kiểm soát môi trường tòa nhà, giấy và bột giấy, thực phẩm và dược phẩm, hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí), kiểm soát lưu chất công nghiệp thông thường, v.v.
Ưu điểm và đặc điểm sản phẩm

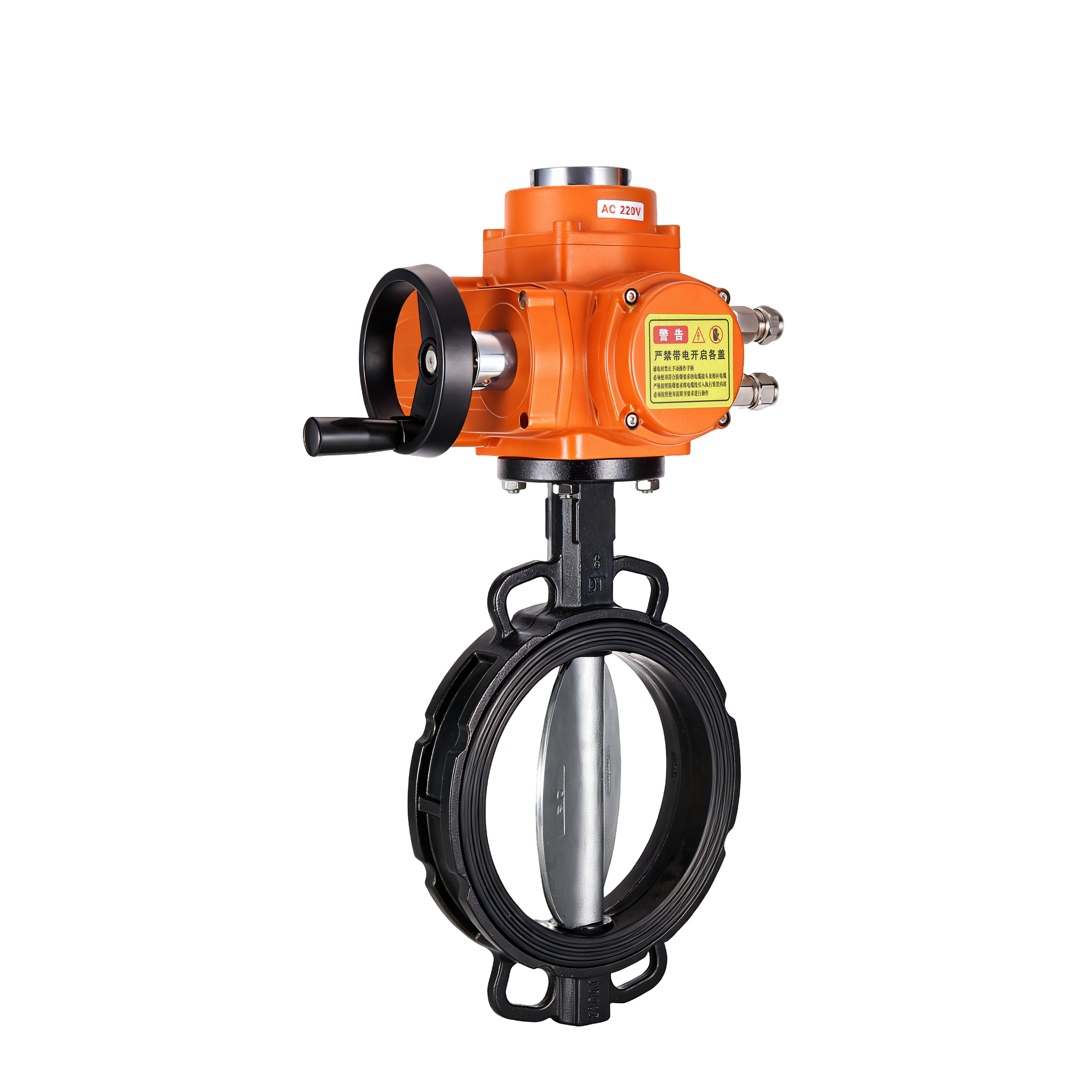

HVB Van bướm |
|
| 1. Kết cấu gọn nhẹ: Thiết kế nhỏ gọn, trọng lượng nhẹ, khả năng lưuthông lớn (giá trị CV cao), chiếm ít không gian lắp đặt, phù hợpvới hệ thống đường ống có đường kính lớn.
2. Điều chỉnh chính xác: Độ chính xác điều chỉnh cao, tốc độ phản hồi nhanh, đáp ứng nhu cầu kiểm soát thông số quy trình chính xác cao. 3. Khả năng thích ứng mạnh: Có thể thích ứng với các điều kiện làm việc phức tạp như nhiệt độ cao, áp suất cao, môi chất ăn mòn. Phiên bản niêm phong cứng bằng kim loại có thể sử dụng trong các ứng dụng chịu mài mòn và hơi nước nhiệt độ cao. 4. Thân van phủ polyester: Chống ăn mòn, có thể ứng dụng trong môi trường khắc nghiệt. 5. Thiết kế ghế van đặc biệt: Ghế van đi kèm vòng O đúc khuôn đặc biệt, không cần lắp thêm đệm mặt bích khi lắp đặt, phù hợp với nhiều loại mặt bích, không yêu cầu sử dụng mặt bích chuyên dụng cho van bướm |
|

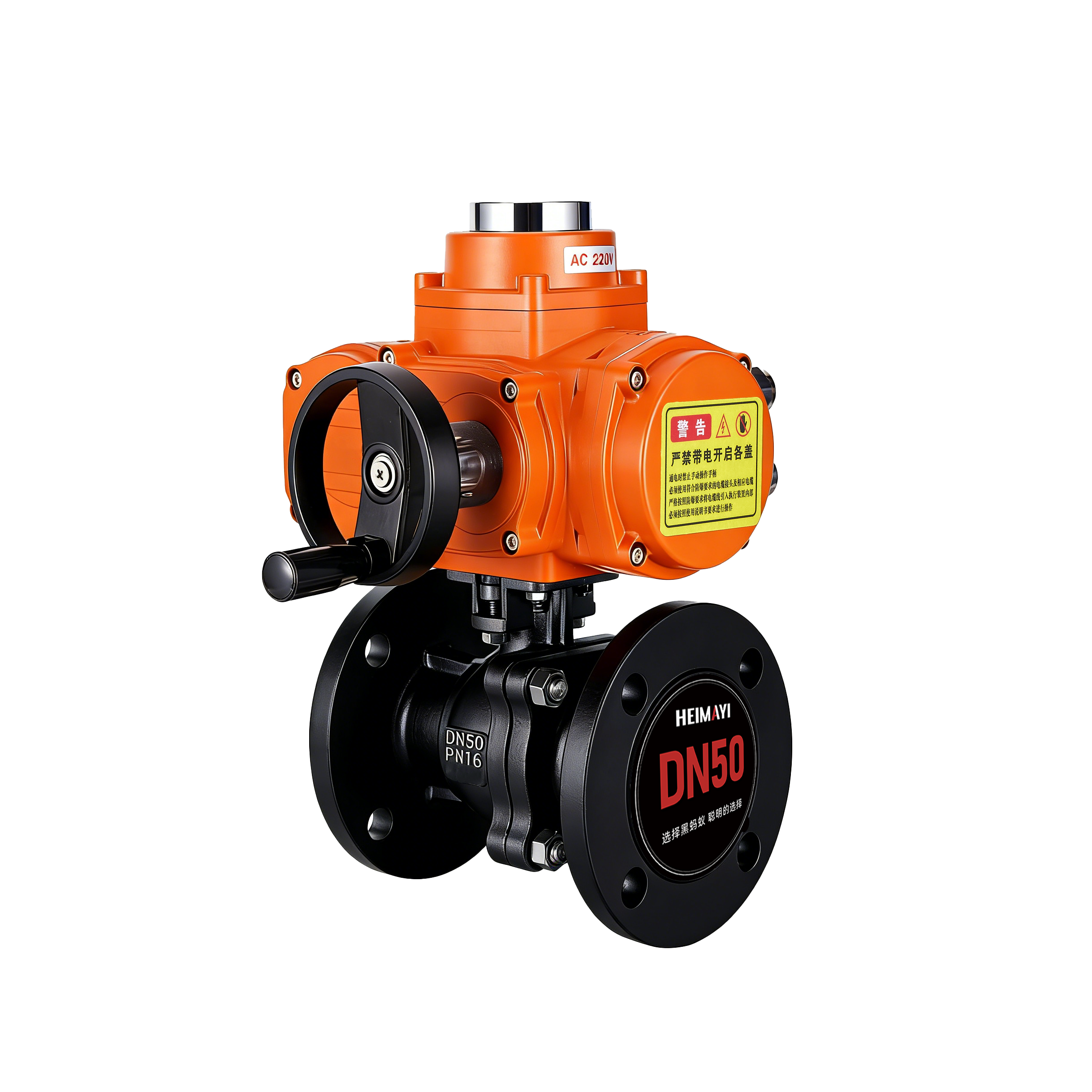

HVA Van Bi |
 |
| 1. Thiết kế dòng chảy thẳng: Hệ số tổn thất áp suất ≤ 0.5, thấp hơn nhiều so với van cổng.
2. Thời gian phản hồi nhanh: Thời gian phản hồi toàn hành trình 3-10 giây, đáp ứng nhu cầu điều chỉnh nhanh chóng và chính xác cao. 3. Thích ứng điều kiện phức tạp: Có thể thích ứng với các điều kiện làm việc phức tạp như nhiệt độ cao, áp suất cao, môi chất ăn mòn. 5. Đặc tính lưu lượng lý tưởng: Thiết kế cầu W có đặc tính phần trăm bằng nhau hoàn hảo, không có hiện tượng lưu lượng tăng 6. Kết cấu bền vững: Kết cấu nhỏ gọn, chiếm ít không gian lắp đặt,bề mặt làm kín và bề mặt cầu thường ở trạng thái đóng, khó bị xói mòn bởi môi chất.7. Tính năng thông minh: Có chức năng bảo vệ giới hạn kép (cơ khí + điện tử), cảnh báo quá nhiệt / quá áp, tự chỉnh định tham số. 8. Tuổi thọ cao: Diện tích tiếp xúc giữa cầu và ghế van nhỏ, lực ma sát thấp, khó bị môi chất xói mòn, tuổi thọ sử dụng lâu dài. |
Thông số kỹ thuật
| Hạng Mục | Thông Số Chi Tiết |
| Môi chất áp dụng | Nước lạnh, nước nóng, dung dịch Ethylene Glycol ≤ 50%, một số môi chất lạnh (Refrigerant) |
| Nhiệt độ môi chất | -20°C ~ 120°C |
| Cấp độ rò rỉ | Kín hai chiều, không rò rỉ (kiểm tra bằng khí) |
| Áp suất danh nghĩa | PN16 / PN25 |
| Chênh áp đóng tối đa | 1600 kPa / 2500 kPa |
| Góc xoay | 90° |
| Thân van | Gang cầu (Ductile Iron) / Thép không gỉ |
| Đĩa van (van bướm) / Cầu van (van bi) | Thép không gỉ |
| Ghế van / Vòng làm kín | EPDM / Thép không gỉ |
| Trục van | Thép không gỉ |
| Phương thức truyền thông | Tín hiệu dòng điện 4-20mA / RS485 / M-Bus |
| Nguồn cấp điện | AC: 220V (50/60Hz), 380V; DC: 24V (model công suất thấp) |
| Độ chính xác điều chỉnh | ±1% (độ chính xác định vị tiêu chuẩn); ±0.5% (model tùy chỉnh độ chính xác cao) |
| Mô-men xoắn đầu ra | 50 N·m ~ 5000 N·m |
| Đường kính danh nghĩa (DN) | Van bướm: DN50 ~ DN500;Van bi: DN15 ~ DN300 (thông thường), >DN300 có thể đặt hàng |
| Đặc tính lưu lượng | Đặc tính phần trăm bằng nhau (chính), đặc tính tuyến tính, đặc tính mở nhanh |
Ứng dụng
- Hệ thống sưởi ấm trung tâm (District Heating).
- Hệ thống điều hòa không khí trung tâm (HVAC & Chiller).
- Quản lý năng lượng tại các tòa nhà thương mại, chung cư cao cấp.
- Các dự án Xanh (Green Building) yêu cầu đo đếm năng lượng chính xác.
