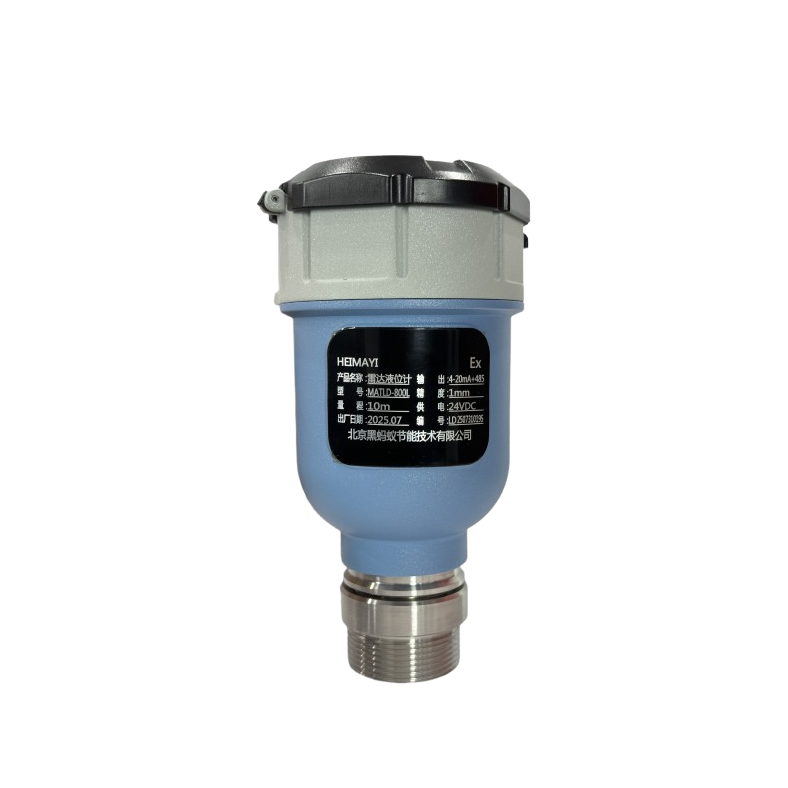

Tổng quan sản phẩm
Dòng sản phẩm đồng hồ đo mức radar HOR hoạt động bằng cách phát sóng viba dạng xung hoặc sóng liên tục điều tần từ antena đến bề mặt môi chất cần đo, sau đó nhận sóng phản xạ. Khoảng cách từ antena đến bề mặt vật liệu được tính toán chính xác bằng cách đo chênh lệch thời gian hoặc tần số giữa sóng phát và sóng thu. Đồng hồ đo mức radar gần như phủ sóng toàn bộ các lĩnh vực công nghiệp, với ưu thế vượt trội trong môi trường bụi cao và nhiệt độ khắc nghiệt. Chúng thường được sử dụng trong các lĩnh vực như hóa dầu, thực phẩm dược phẩm, xử lý nước, năng lượng, điện lực & vật liệu xây dựng, luyện kim khai khoáng, lương thực & nhựa.
Ưu điểm và đặc điểm sản phẩm
- Chip RF tiên tiến: Sử dụng chip RF milimet CMOS tự nghiên cứu, tạo ra kiến trúc RF gọn hơn, tỷ lệ tín hiệu/nhiễu cao hơn và vùng chết nhỏ hơn.
- Băng thông rộng: Băng thông hoạt động 5GHz mang lại độ phân giải và độ chính xác đo cao hơn.
- Antenna định hướng tốt: Thiết kế antena dạng loa giúp góc chùm tia hẹp, năng lượng tập trung, hiệu quả tránh nhiễu từ vật cản trong bồn.
- Bước sóng ngắn: Bước sóng ngắn hơn cho phản xạ tốt hơn trên bề mặt chất rắn, không cần sử dụng mặt bích vạn năng để ngắm mục tiêu.
- Bảo trì & nâng cấp từ xa: Hỗ trợ hiệu chuẩn và nâng cấp từ xa, giảm thời gian chờ đợi, tăng hiệu quả công việc.
- Hiệu chuẩn tại chỗ dễ dàng: Hỗ trợ hiệu chuẩn qua Bluetooth điện thoại, thuận tiện cho nhân viên bảo trì hiện trường.
- Đa dạng giao tiếp: Hỗ trợ đầu ra tín hiệu tương tự 4-20mA kết hợp giao thức HART, hoặc giao diện số RS485 với giao thức Modbus.
- Không tiếp xúc, độ bền cao: Không tiếp xúc với vật liệu, không mài mòn, không gây ô nhiễm, chi phí bảo trì thấp, tuổi thọ sử dụng lâu dài (có thể trên 10 năm).
- Độ chính xác & phân giải cao: Độ chính xác đo đạt ±2mm~±5mm, độ phân giải 1mm, đảm bảo tối đa tính chính xác của dữ liệu.
- Ứng dụng rộng rãi: Phù hợp với mọi môi chất có hằng số điện môi ≥2, dải chịu nhiệt từ -40°C đến +300°C.
- Tự chẩn đoán & bảo vệ: Trang bị chức năng tự chẩn đoán, tự giám sát và cảnh báo lỗi toàn diện, hỗ trợ bảo vệ chống đảo cực nguồn điện.
- Cấu trúc tách rời linh hoạt: Hỗ trợ cấu trúc tách rời, cho phép thay thế bộ phận điện tử mà không cần mở bồn chứa, bảo trì thuận tiện hơn.
Thông số kỹ thuật
| Hạng Mục | Thông Số Chi Tiết |
| Tần số phát | 26 GHz (Loại tiêu chuẩn), 80 GHz (Loại chính xác cao) |
| Dải đo | Chất lỏng: 0 ~ 30 m (có thể mở rộng đến 70 m) Chất rắn: 0 ~ 20 m (có thể mở rộng đến 35 m) |
| Độ chính xác đo | ±1 mm |
| Khoảng thời gian đo | Nhanh nhất: 100 ms, Thông thường: 1 s |
| Tỷ số dải (Turndown Ratio) | 40:1, hỗ trợ 100:1 |
| Góc chùm tia | 3°, 18°, 20° |
| Phạm vi hằng số điện môi sử dụng | ≥ 2 |
| Dải điện áp cấp nguồn | DC 24V / AC 220V |
| Tín hiệu đầu ra | 4-20mA / HART (chế độ 2 dây); RS485 / Modbus (chế độ 4 dây) |
| Nhiệt độ/Độ ẩm môi trường công nghiệp | -40°C ~ +100°C (Tùy chọn) / ≤ 95% RH |
| Vật liệu vỏ | Hợp kim nhôm, Thép không gỉ |

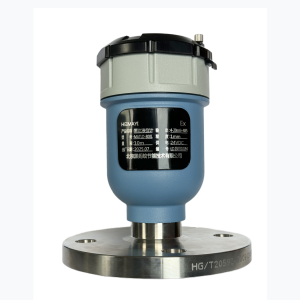

| Kiểu kết nối quá trình | Ren ống / Mặt bích vạn năng / Mặt bích chống ăn mòn / Chụp vệ sinh / Mặt bích cách ly bằng thạch anh |
| Áp suất quá trình | -1 ~ 20 bar |
| Cấp bảo vệ | IP67 |
| Cấp phòng nổ | Ex ia IIC T6 Ga |
Ứng dụng
- Hệ thống sưởi ấm trung tâm (District Heating).
- Hệ thống điều hòa không khí trung tâm (HVAC & Chiller).
- Quản lý năng lượng tại các tòa nhà thương mại, chung cư cao cấp.
- Các dự án Xanh (Green Building) yêu cầu đo đếm năng lượng chính xác.
