Tổng quan sản phẩm

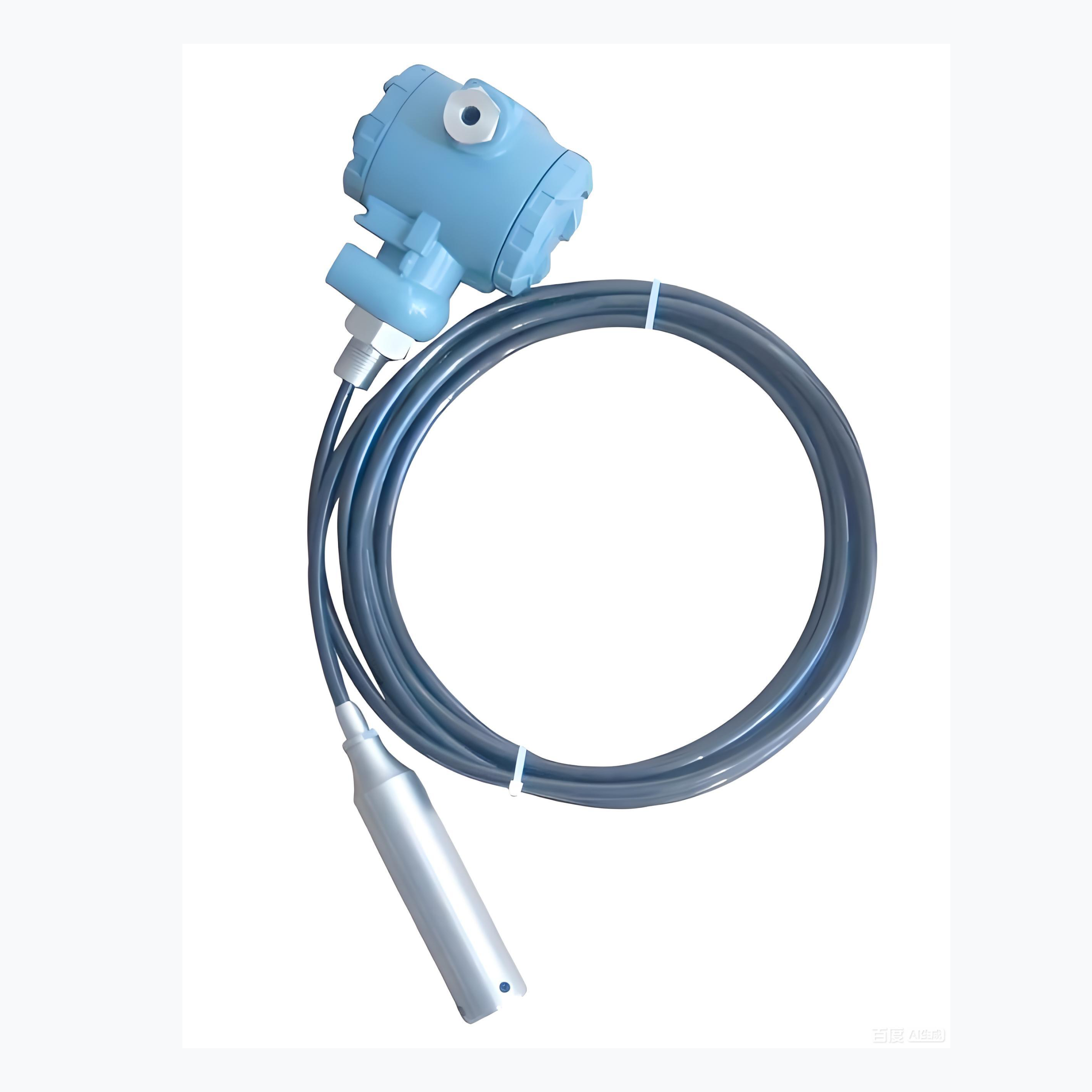

Đồng hồ đo mức kiểu chìm Series HLP (còn gọi là bộ chuyển đổi mức áp suất tĩnh) là một thiết bị đo mức chất lỏng dựa trên nguyên lý áp suất thủy tĩnh tỷ lệ thuận với chiều cao cột chất lỏng. Bằng cách thả trực tiếp đầu dò cảm biến vào chất lỏng cần đo, thiết bị đo áp suất tĩnh của chất lỏng theo thời gian thực và chuyển đổi thành tín hiệu điện tiêu chuẩn để đầu ra, từ đó thực hiện giám sát liên tục và điều khiển từ xa mức chất lỏng. Đây là thiết bị đo mức không thể thiếu trong tự động hóa công nghiệp và điều khiển quy trình.
Ưu điểm và đặc điểm sản phẩm
- Thiết kế chìm, lắp đặt tiện lợi: Đầu dò có thể thả trực tiếp vào chất lỏng, không cần lắp đặt phức tạp, phù hợp với nhiều kịch bản như bồn chứa, bể nước, sông hồ, đặc biệt thích hợp cho các ứng dụng đo bồn có đường kính lớn và giếng sâu.
- Cảm biến chính xác cao: Sử dụng cảm biến silicon khuếch tán cách ly hoặc cảm biến điện dung gốm, độ chính xác có thể đạt ±0.1% FS (Toàn thang đo), đáp ứng nhu cầu độ chính xác cao của tự động hóa công nghiệp.
- Bù nhiệt độ tự động: Tích hợp cảm biến nhiệt độ để tự động hiệu chỉnh biến động mật độ chất lỏng do thay đổi nhiệt độ, đảm bảo đo chính xác trong môi trường từ -40°C đến 125°C.
- Vật liệu chống ăn mòn & thiết kế chống nổ: Vật liệu chống ăn mòn như thép không gỉ 316L, PVDF có thể lựa chọn, hỗ trợ thiết kế chống nổ Exd II CT6, phù hợp với môi trường nguy hiểm như hóa chất, dầu khí.
- Cấu trúc rắn, độ bền cao: Cấu trúc thể rắn, không có bộ phận chuyển động, chống rung, chống va đập, tuổi thọ sử dụng lâu dài.
- Đa dạng tín hiệu đầu ra: Hỗ trợ nhiều tín hiệu đầu ra tiêu chuẩn như 4-20mA, 0-5V, 0-10V, RS485, thuận tiện tích hợp với hệ thống điều khiển như PLC, DCS.
- Truyền thông không dây 4G: Hỗ trợ truyền thông không dây 4G, không cần các thiết bị thu thập như tủ điều khiển, có thể tương tác trực tiếp với nền tảng giám sát.
- Bảo vệ toàn diện: Trang bị bảo vệ cực ngược, bảo vệ quá dòng/ quá áp và bảo vệ chống nhiễu điện từ (EMI), đảm bảo thiết bị vận hành ổn định.
Thông số kỹ thuật
| Hạng Mục | Thông Số Chi Tiết |
| Dải đo | 0.3 ~ 110 m |
| Cấp chính xác | ±0.1% FS / ±0.25% FS |
| Điện áp cấp nguồn | DC 24V |
| Tín hiệu đầu ra | 4-20mA, 0-5V, 0-10V, RS485 (Modbus) |
| Truyền thông không dây | 4G / LoRaWAN |
| Nhiệt độ môi chất | -30°C ~ 115°C |
| Nhiệt độ môi trường | -20°C ~ 85°C |
| Cấp bảo vệ | IP67 / IP68 |
| Khả năng chịu quá tải | 2 lần áp suất đầy thang đo |
| Thời gian đáp ứng | ≤ 100 ms |
| Vật liệu màng ngăn | Thép không gỉ 316L, Hastelloy, Monel, Tantalum, PTFE (tùy chỉnh đặc biệt) |
| Vật liệu vỏ | Hợp kim nhôm (xử lý chống ăn mòn bề mặt) hoặc Thép không gỉ |
| Công suất tiêu thụ | ≤ 1.5W khi hoạt động bình thường (với nguồn DC 24V) |
Ứng dụng
- Hệ thống sưởi ấm trung tâm (District Heating).
- Hệ thống điều hòa không khí trung tâm (HVAC & Chiller).
- Quản lý năng lượng tại các tòa nhà thương mại, chung cư cao cấp.
- Các dự án Xanh (Green Building) yêu cầu đo đếm năng lượng chính xác.
