Tổng quan sản phẩm

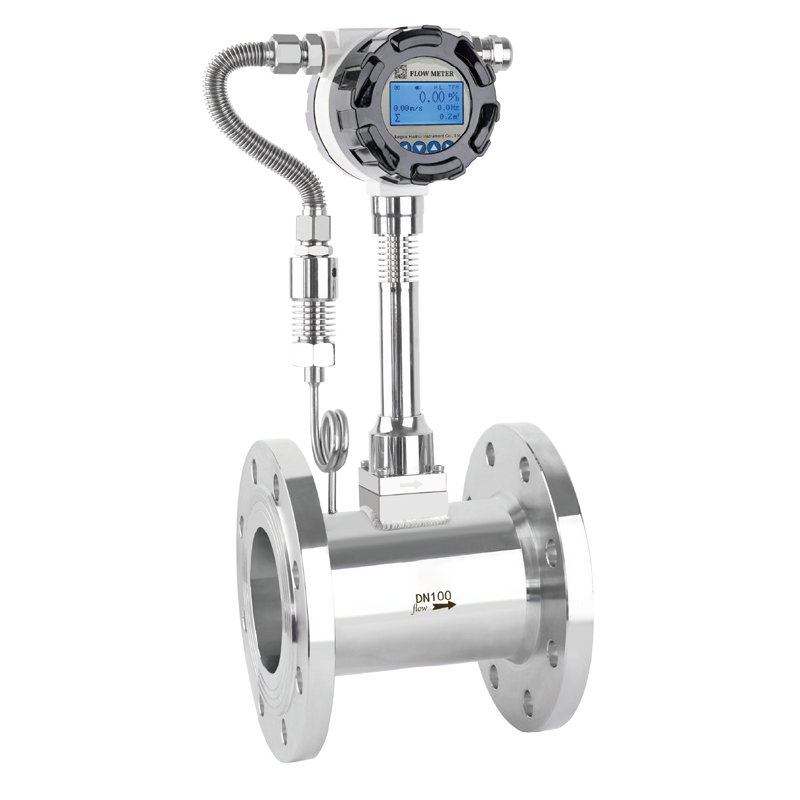

Đồng hồ đo lưu lượng xoáy thông minh HFV là một thiết bị đo lưu lượng hoạt động dựa trên nguyên lý “xoáy Karman” – tức là đo tần số của các xoáy luân phiên được tạo ra khi chất lỏng chảy qua một vật cản, và được tích hợp vi xử lý để thực hiện các chức năng thông minh. Với tính linh hoạt cao và hiệu quả kinh tế, nó được ứng dụng rộng rãi trong các nhà máy nhiệt điện, hệ thống sưởi ấm, xử lý nước, đo đếm khí đốt, giám sát khí thải, cũng như giám sát lưu lượng quy trình trong các ngành công nghiệp như dầu khí, hóa chất, luyện kim, điện lực.
Ưu điểm và đặc điểm sản phẩm
- Độ chính xác cao: Độ chính xác đo chất lỏng đạt ±1.0% R, khí và hơi đạt ±1.5% R.
- Bù nhiệt độ & áp suất: Có thể thu thập dữ liệu nhiệt độ và áp suất môi chất theo thời gian thực, sử dụng thuật toán để hiệu chỉnh sai số, xuất ra chính xác lưu lượng thể tích điều kiện tiêu chuẩn hoặc lưu lượng khối lượng.
- Cấu trúc bền bỉ: Không có bộ phận cơ khí chuyển động, chịu mài mòn, tuổi thọ cao, chi phí bảo trì thấp.
- Giao tiếp đa dạng: Trang bị tiêu chuẩn tín hiệu dòng 4-20mA và đầu ra xung, hỗ trợ giao thức truyền thông RS485 (Modbus), HART, có thể tích hợp liền mạch với các hệ thống điều khiển công nghiệp như PLC, SCADA để thực hiện giám sát và cấu hình từ xa.
- Phạm vi ứng dụng rộng: Phạm vi nhiệt độ làm việc rộng (-40°C ~ 400°C), cấp áp suất tối đa đạt PN63, thích ứng với các điều kiện vận hành phức tạp.
- Thiết lập & hiển thị tại chỗ: Hỗ trợ thiết lập các thông số như mật độ môi chất, hệ số thiết bị bằng nút nhấn tại hiện trường. Màn hình LCD hiển thị dữ liệu lưu lượng theo thời gian thực.
- Tính năng tiện ích & thời gian sử dụng dài: Có chức năng xóa lưu lượng tích lũy, cắt tín hiệu nhỏ. Phiên bản sử dụng pin lithium có thể hoạt động liên tục trên một năm.
- Chịu áp & chống rung: Cấp chịu áp tối đa lên đến 25MPa. Sử dụng công nghệ cảm biến chống rung, có thể hoạt động ổn định trong môi trường rung mạnh ≤1g. Thân chính được làm từ vật liệu chống ăn mòn như SUS304, 316L.
- Lắp đặt linh hoạt: Nhiều phương thức kết nối, thuận tiện cho thi công.
Thông số kỹ thuật
| Hạng Mục | Thông Số Chi Tiết |
| Đường kính danh định | DN15 ~ DN300 (cỡ lớn hơn 300 có thể làm kiểu cắm/Insertion) |
| Cấp chính xác | Khí: ±1.5%; Chất lỏng: ±1.0%; Kiểu cắm: ±2.5% |
| Yêu cầu nhiệt độ | Môi chất: -40°C ~ 400°C; Môi trường: -20°C ~ 70°C |
| Vật liệu thân chính | 304: Đo thông thường, môi chất ăn mòn nhẹ
316/316L: Môi chất ăn mòn hoặc ứng dụng vệ sinh |
| Vật liệu cảm biến | 304, 316L, Vật liệu đặc biệt (có thể tùy chỉnh) |
|
Môi chất phù hợp |
Khí: Không khí, Oxy, Khí tự nhiên, Khí hóa lỏng, v.v.
Chất lỏng: Nước, Dầu nhẹ, Dầu mỏ hóa lỏng, Axit, Bazơ, v.v. Hơi nước: Hơi bão hòa & Hơi quá nhiệt |
| Phạm vi vận tốc | Khí: 5 ~ 60 m/s; Chất lỏng: 0.5 ~ 7 m/s |
| Độ lặp lại | Tốt hơn ±0.3% |
| Cấp áp suất | 1.6MPa, 2.5MPa, 4.0MPa, 6.3MPa (Có thể tùy chỉnh cho trường hợp đặc biệt) |
| Cấp phòng nổ | Ex db IIC T6 Gb |
| Điện áp cấp nguồn | DC 24V, Pin Lithium 3.6V |
| Tín hiệu đầu ra | Tín hiệu tương tự (4-20)mA, Tín hiệu xung |
| Giao thức truyền thông | RS485 (Modbus), Giao thức HART |

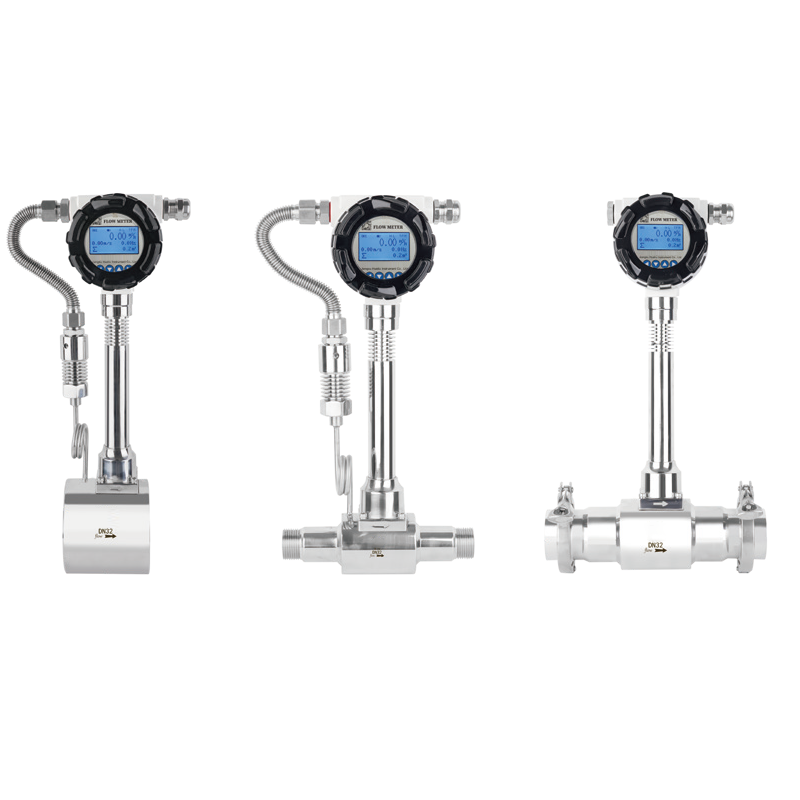

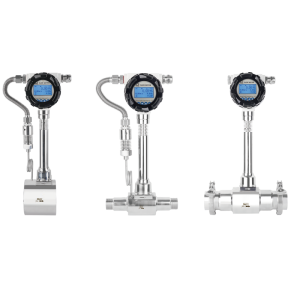

| Phương thức kết nối | Kết nối mặt bích, Mặt bích kẹp, Kiểu cắm, Kết nối ren, Kết nối khớp nối |
Ứng dụng
- Hệ thống sưởi ấm trung tâm (District Heating).
- Hệ thống điều hòa không khí trung tâm (HVAC & Chiller).
- Quản lý năng lượng tại các tòa nhà thương mại, chung cư cao cấp.
- Các dự án Xanh (Green Building) yêu cầu đo đếm năng lượng chính xác.
