Tổng quan sản phẩm

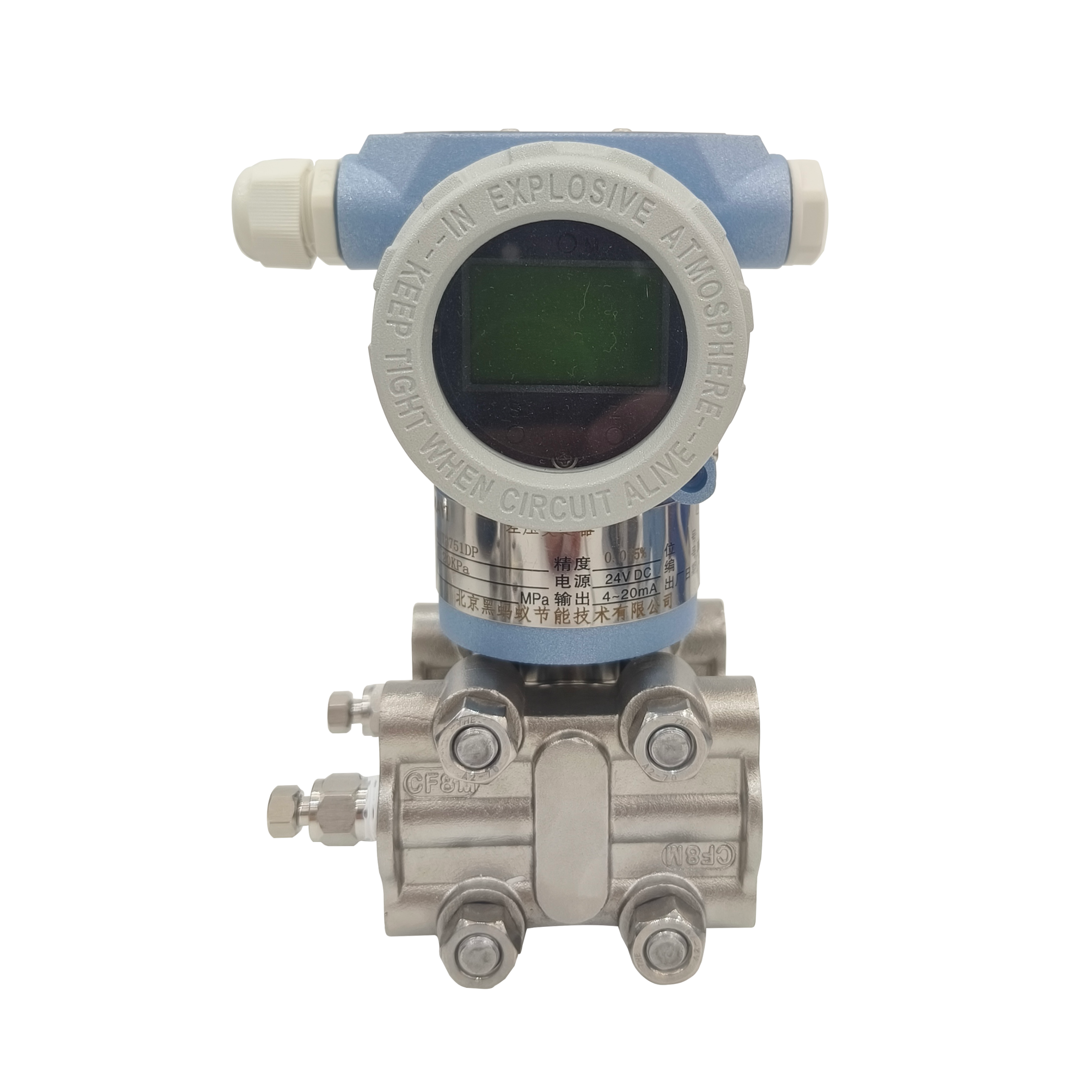

Bộ chuyển đổi chênh áp thông minh Series HPT được thiết kế chuyên biệt để đo chính xác độ chênh áp giữa hai điểm áp suất. Bằng cách chuyển đổi giá trị chênh áp thành tín hiệu công nghiệp chuẩn, nó được ứng dụng trong tính toán lưu lượng, giám sát mức chất lỏng, theo dõi tình trạng bộ lọc, phát hiện rò rỉ đường ống, v.v. Ứng dụng vô cùng rộng rãi, và logic ứng dụng cốt lõi của nó có thể được tóm tắt thành ba loại chính: Đo lưu lượng (Dầu khí hóa chất & Năng lượng, Xử lý nước thải), Đo mức chất lỏng (Bình chứa có áp trong ngành hóa chất & dược phẩm, Đo mức nước bao hơi lò hơi), và Giám sát quy trình áp suất/chênh áp (Giám sát bộ lọc/bộ trao đổi nhiệt, Kiểm soát áp suất/thông gió không gian kín).
Ưu điểm và đặc điểm sản phẩm
- Cảm biến tiên tiến: Sử dụng cảm biến composite silicon đơn tinh thể thế hệ thứ hai hoặc cảm biến điện dung với cấu trúc màng tối ưu, đạt độ chính xác đo ±0.075%, đáp ứng chính xác ngay cả trong các kịch bản chênh áp nhỏ.
- Ổn định dài hạn: Độ ổn định dài hạn tốt hơn 0.1%/năm, giảm tần suất hiệu chuẩn.
- Bền bỉ với môi trường: Khả năng thích ứng môi trường mạnh mẽ, cấp bảo vệ lên đến IP67, chống nhiễu điện từ.
- Đầu ra tín hiệu linh hoạt & chống nhiễu: Hỗ trợ đầu ra tín hiệu dòng 4~20mA chồng tín hiệu số HART, khả năng chống nhiễu điện từ mạnh. Một số model có thể tùy chỉnh truyền thông
- Cấu hình & hiệu chuẩn từ xa: Hỗ trợ cài đặt thông số và hiệu chuẩn từ xa thông qua các giao thức như HART, Modbus, không cần thao tác tại hiện trường.
- Bộ nhớ không mất dữ liệu: Tích hợp bộ nhớ EEPROM không biến động, dữ liệu hiệu chuẩn không bị mất khi mất điện, hỗ trợ khôi phục dữ liệu gốc.
- Dải đo rộng (Tỷ lệ dải cao): Tỷ lệ dải đo tối đa lên tới 100:1, bao phủ nhu cầu đo từ chênh áp vi mô (0-1kPa) đến chênh áp cao (0-10MPa).
- Bù nhiệt độ & áp suất: Tích hợp thuật toán bù phi tuyến nhiệt độ và áp suất, loại bỏ ảnh hưởng của các yếu tố môi trường lên phép đo.
- Tự chẩn đoán & cảnh báo nhanh: Giám sát trạng thái cảm biến, mạch điện và truyền thông, cảnh báo và lưu trữ thông tin lỗi trong vòng 100 mili giây.
- Vật liệu màng ngăn chống ăn mòn: Màng ngăn sử dụng vật liệu thép không gỉ 316L, hợp kim Hastelloy hoặc Tantalum, phù hợp với môi chất ăn mòn.
- Lưu trữ dữ liệu & nhật ký sự kiện: Có thể lưu trữ dữ liệu đo lường quan trọng và nhật ký sự kiện, thuận tiện cho việc truy xuất và phân tích.
Thông số kỹ thuật
| Hạng Mục | Thông Số Chi Tiết |
| Môi chất đo | Chất lỏng, Khí, Hơi |
| Dải đo | 0 ~ 10 MPa |
| Cấp chính xác | ±0.075%, ±0.1%, ±0.2% |
| Độ ổn định | Sai số 36 tháng: ±0.2% của dải đo tối đa |
| Tỷ lệ dải | 40:1, Hỗ trợ 100:1 |
| Thích ứng môi trường | Nhiệt độ: -50°C ~ 85°C;
Độ ẩm: 0 ~ 95% RH (không ngưng tụ) |
| Tín hiệu đầu ra | Tín hiệu dòng 4~20mA, Đầu ra RS485 |
| Giao thức truyền thông | HART, Modbus, LoRaWAN |
| Kết cấu & Vật liệu | Vỏ: Hợp kim nhôm, Thép không gỉ 316L Màng ngăn: 316L, Hastelloy C, Monel, Tantalum |
| Phương thức cấp điện | DC 24V |
| Phương thức kết nối | Mặt bích: DN15 ~ DN200, PN16 ~ PN400
Ren: M20×1.5, 1/2″ NPT (tùy chọn) |
| Thời gian đáp ứng | ≤ 60 ms |
| Cấp bảo vệ | IP65 / IP67 |
Ứng dụng
- Hệ thống sưởi ấm trung tâm (District Heating).
- Hệ thống điều hòa không khí trung tâm (HVAC & Chiller).
- Quản lý năng lượng tại các tòa nhà thương mại, chung cư cao cấp.
- Các dự án Xanh (Green Building) yêu cầu đo đếm năng lượng chính xác.
